減壓閥|Y42X-PN2.5MPa|C|DN150mm產品技術參數及說明書
[ 2024-12-17 ]

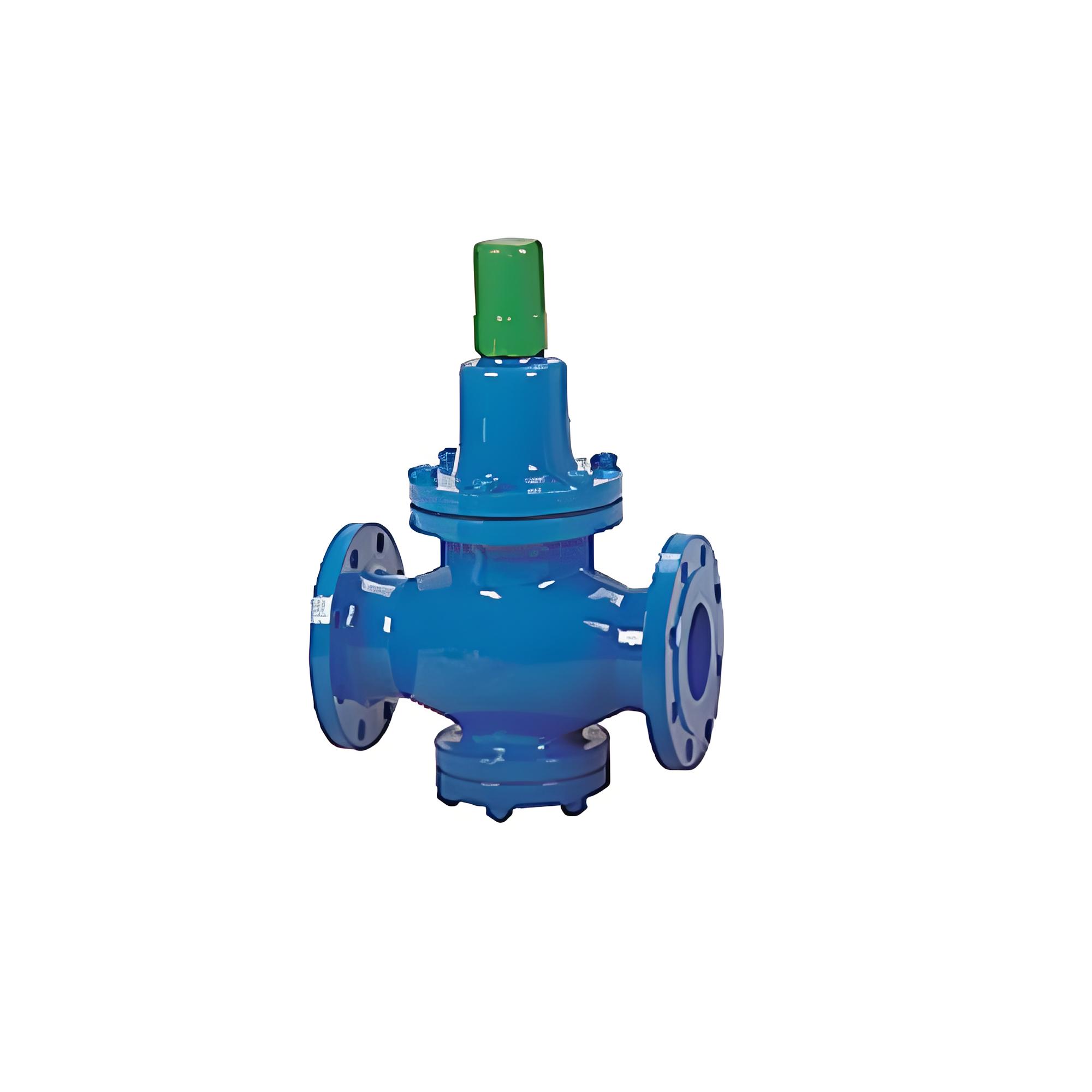

Y42X減壓閥是一種直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。其工作原理是通過膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
Y42X減壓閥適用于城市建筑、高層建筑的冷熱供水系統，可以取代常規分區水管，節省設備。它也可以在通常的冷熱水管網中起減壓穩壓作用，適用于水和非腐蝕性液體介質的管路。
技術參數- 公稱通徑：DN150mm
- 公稱壓力：PN2.5MPa
- 適用溫度：0~80℃
- 最高進口壓力：2.5MPa
- 出口壓力范圍：0.4-1.6MPa
- 壓力特性偏差：符合GB12244-1989標準
- 流量特性偏差：符合GB12244-1989標準
- 滲漏量：0
- 閥體材料：WCB（碳鋼）
結構特點
Y42X減壓閥結構緊湊，調壓、穩壓動作平穩，適用于各種需要減壓穩壓的場合。
產品性能參數
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 | 進口壓力 / MPa | 出口壓力 / MPa |
|---|---|---|---|---|---|---|
| Y42X-16C | 16 | 1.6 | ≤200 | 煤氣 | 1.6~2.5 | 0.5~1.6 |
| Y42X-25 | 25 | 2.5 | ||||
| Y42X-40 | 40 | 4.0 | 4.0 | 1.0~2.5 | ||
| Y42X-63 | 63 | 6.4 | 6.4 | 1.0~3.0 |
產品零部件材料
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿、閥瓣 | 密封環 | 調節彈簧 | 膜片 | |
| Y42X-16C | 碳鋼 | 不銹鋼 | 橡膠 | 硅錳鋼 | 鉻鎳鈦鋼 |
| Y42X-25 | |||||
| Y42X-40 | |||||
| Y42X-63 | |||||
產品外形及結構尺寸
| 型號 | DN | L | H | H1 | 重量 / kg |
|---|---|---|---|---|---|
| Y42X-16C | 300 | 800 | 820 | 344 | 560 |
| Y42X-25 | 300 | 800 | 820 | 345 | 580 |
| Y42X-40 | 300 | 800 | 840 | 365 | 590 |
| Y42X-63 | 300 | 800 | 850 | 375 | 600 |
本文標題：減壓閥|Y42X-PN2.5MPa|C|DN150mm產品技術參數及說明書
本文地址：http://www.smackyglam.cn/tech/6078.html
上一篇：lora無線控制閥門，無線遠程控制閥門app / 下一篇：疏水閥\CS49H-25\DN25\WCB\自動的產品介紹及指導說明書
閥門資訊

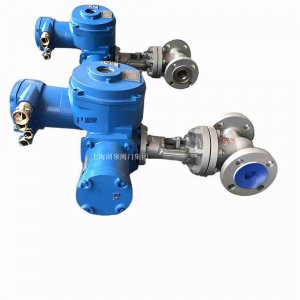

大口徑電動閘閥生產廠商，大口徑電動閥
